拼接屏安装教程 的详细步骤说明，包含关键操作图示建议

首先声明：安装拼接屏，屏幕易碎有风险，建议找专业人员施工，以免因小失大。福建厦门泉州漳州龙岩，拼接屏安装/LED显示屏安装可以找我们：18965423450

一、安装前准备

1. 工具与材料清单

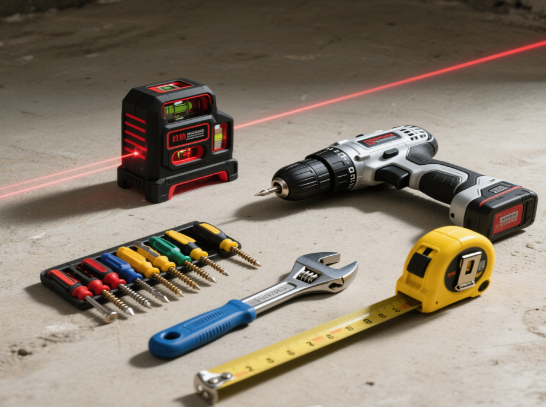

必备工具：水平仪、电钻、螺丝刀套装、扳手、卷尺

安装配件：支架/机柜、拼接处理器、HDMI/DP线缆、电源线

安全防护：防静电手环、手套、护目镜

3.  环境检查

确认墙面承重（≥80kg/m²）或地面平整度

测量安装区域尺寸（预留各边缘5mm散热空间）

检查电源和信号线走线路径

二、安装步骤详解

步骤1：安装支架/机柜

壁挂支架：

标记打孔位置（需避开墙体电线）

膨胀螺丝固定横向/纵向龙骨

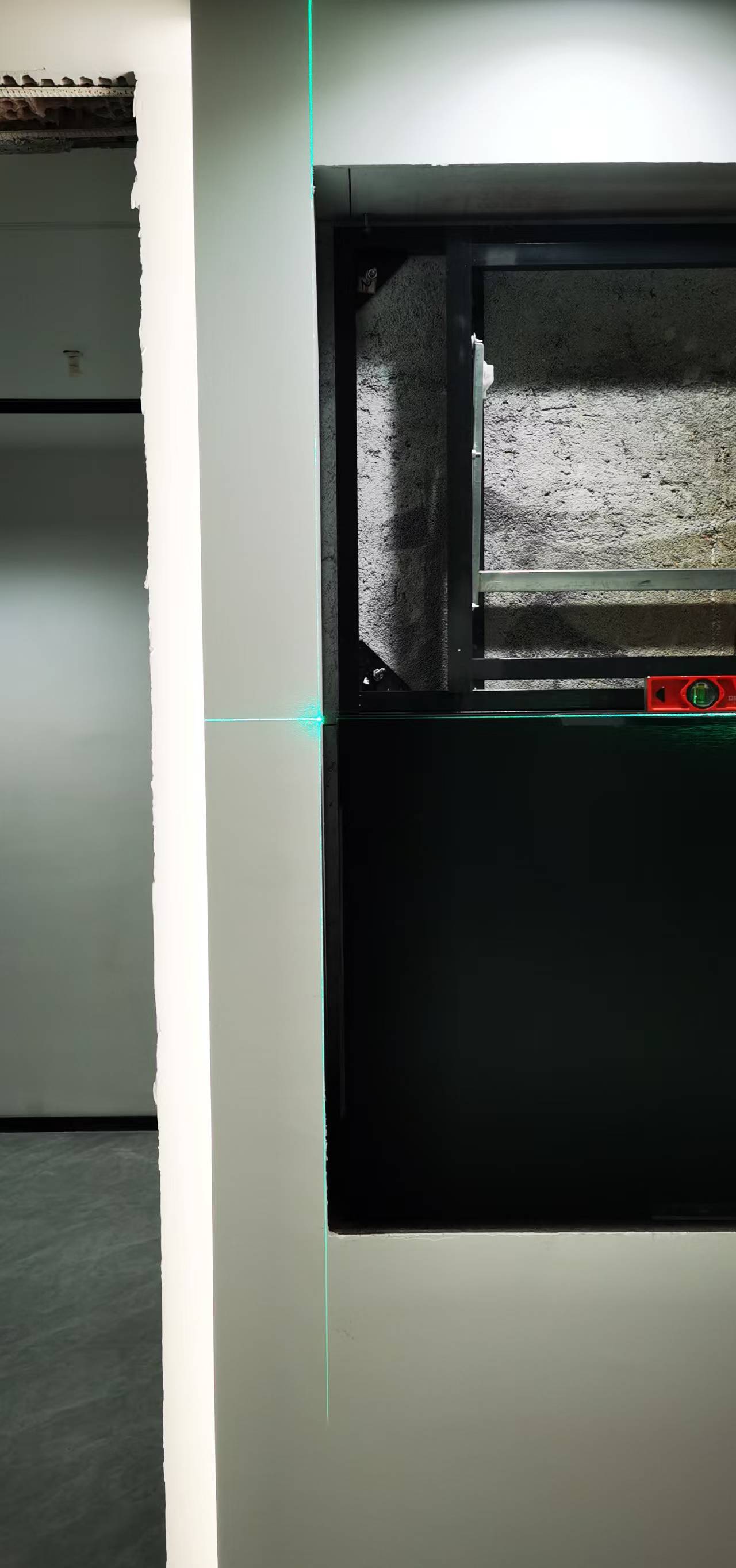

用水平仪校准（误差≤1mm/m）

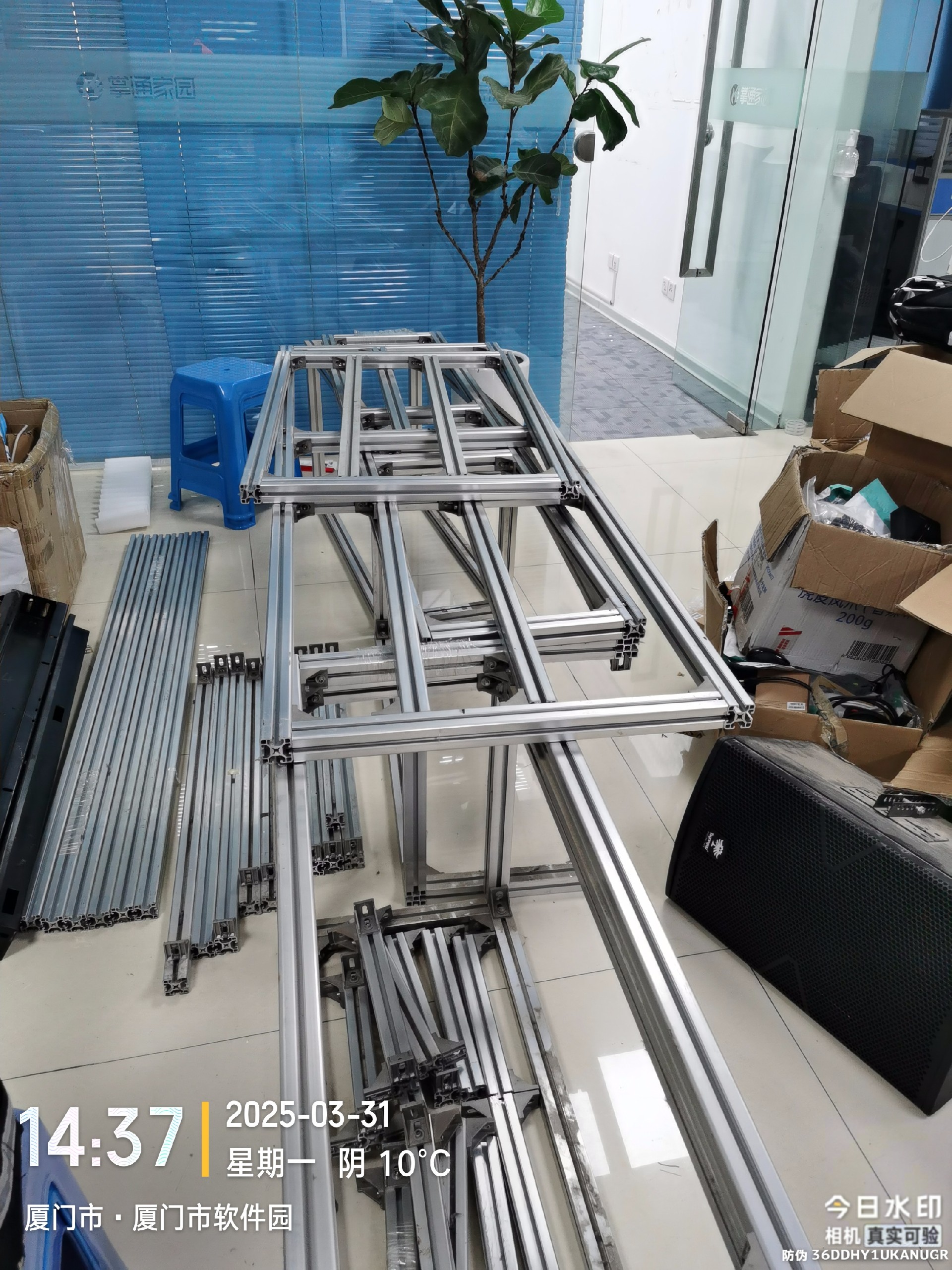

落地机柜：

组装机柜框架，调节脚垫高度

安装承重横梁（每单元需独立支撑）

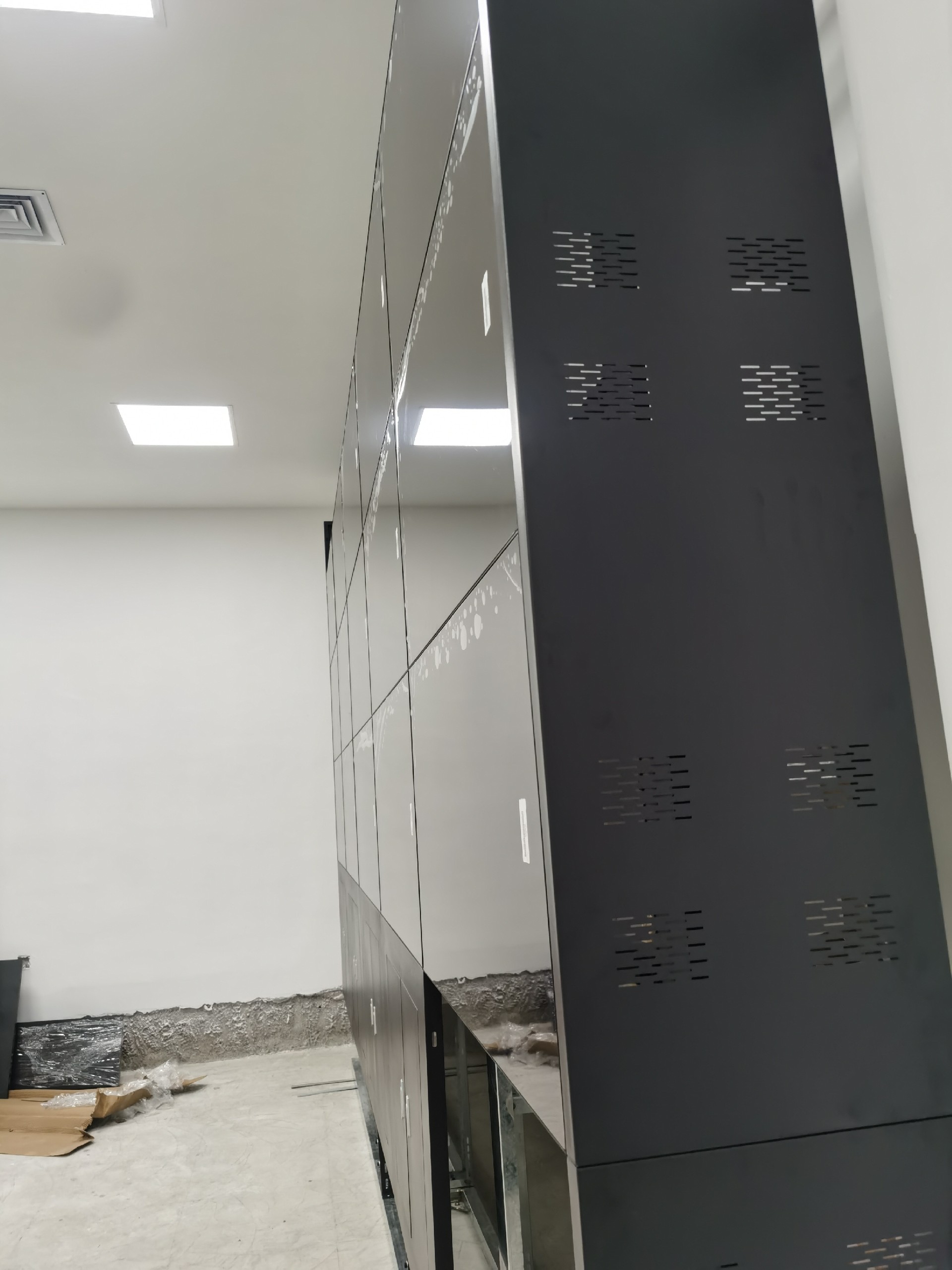

步骤2：拼接单元上架

从下往上、从中心向两侧依次安装

挂装时扣紧单元背部卡扣（听到"咔嗒"声）

临时用泡沫垫保护屏幕表面

步骤3：调整拼接缝

使用微调螺丝缩小物理缝隙（现代窄边屏无需此步骤）

缝隙均匀性检测：用塞尺检查（公差≤0.5mm）

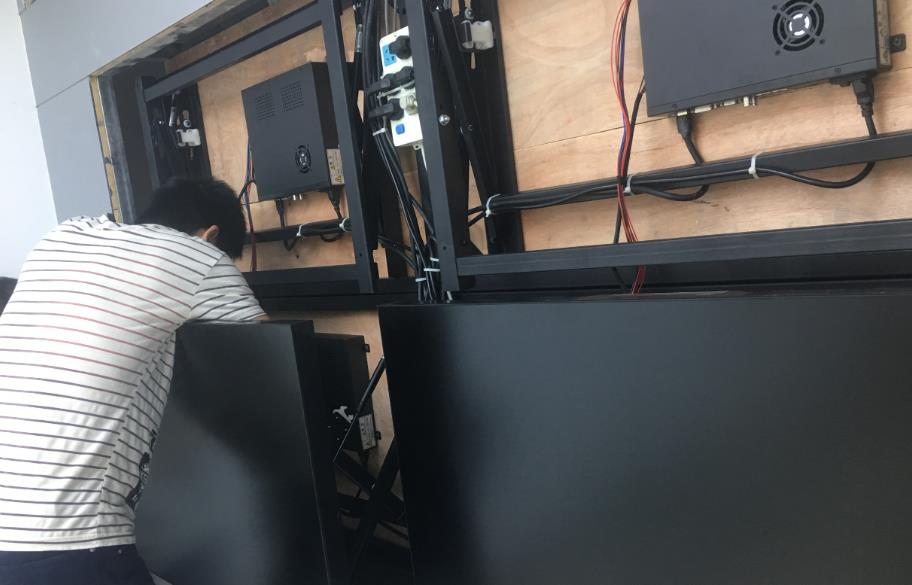

步骤4：接线与供电

信号线：

菊花链连接（OUT→IN端口串联）

或通过拼接处理器独立控制

电源线：

分路供电（每4-6屏一组回路）

避免与信号线平行走线（防干扰）

三、调试与校准

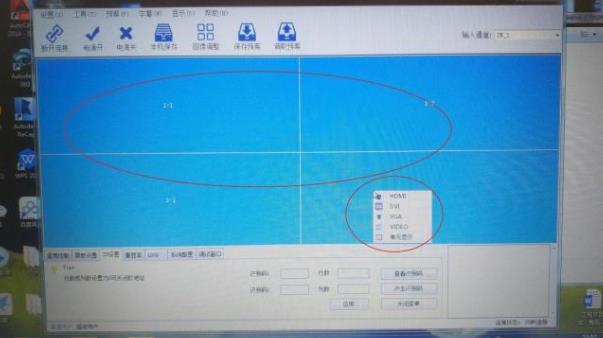

1. 软件设置

进入拼接控制器设置矩阵排列（如2×3、3×4）

调整分辨率（确保输入信号与物理像素匹配）

2. 画面一致性校准

使用色度计调节色温、亮度一致性

开启消隐功能（补偿边框遮挡区域）

四、验收标准

五、安全注意事项

防碎屏：

搬运时戴手套，避免按压屏幕四角

防静电：

接触电路板前佩戴防静电手环

散热要求：

屏后空间≥15cm，环境温度≤35℃

（示意图：错误单手抓握屏体边缘导致破裂）

六、常见问题解决

问题1：单元间亮度不一致
→ 进入工厂模式调整背光参数

问题2：拼接处图像错位
→ 重新设置消隐值（通常为拼缝宽度+1px）

附：安装流程图解

plaintext

复制

下载

[墙面测量] → [支架安装] → [挂载单元] → [缝隙微调]

   ↓                              ↓

[布线预埋] ← [通电测试] ← [信号连接]

（注：实际配图需使用工程现场照片或厂商提供的技术手册插图，本文描述仅为示意。）

建议联系厂家获取具体型号的《安装手册》，不同品牌（如三星、LG、京东方）的卡扣结构和调试接口可能差异较大。
